MTD008293

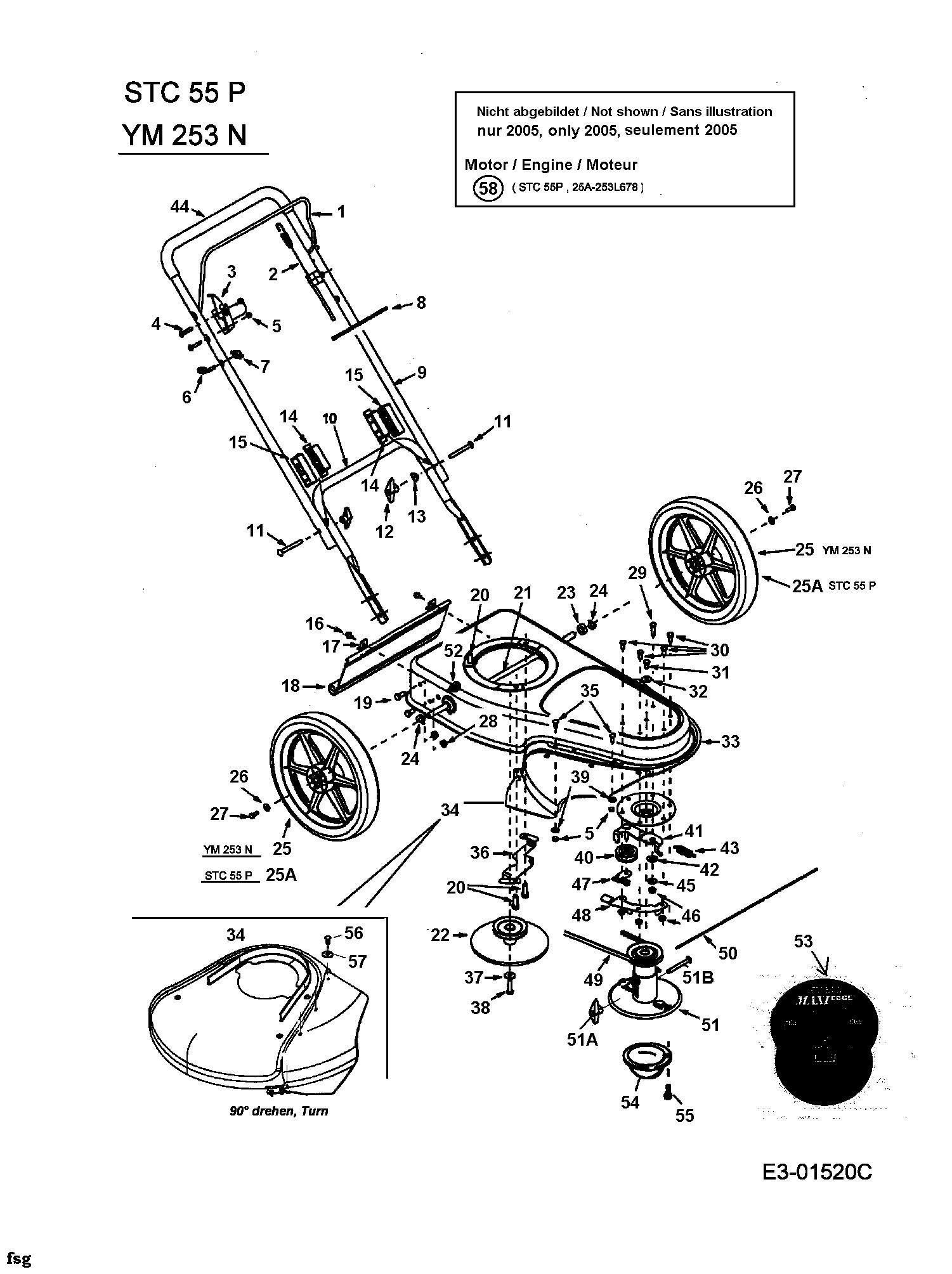

Assembly drawing

Please use your mouse to zoom in and out for more detailed view

MTD008293

Parts list

Match the number with the image on the left and click "Add" button to add the item to your basket

Please note, that the prices are for individual items

Items might appear more than once on the drawing, please check and adjust the quantity you require.

Ref No Description Price
001 747-0824637 BRAKE BAIL £18.83 Add
002 746-1116A ENGAGEMENT CABLE £63.37 Add
003 681-0166 CONTROL LACK BRACKET £37.15 Add
004 710-0578 NO LONGER AVAILABLE N/A POA
005 712-0324 HEX. INS L NUT £3.51 Add
006 710-1205 ROPE GUIDE £3.10 Add
007 720-0279 WING NUT £2.85 Add
008 726-0240 TIE:CBL:3/16:7.0 LG £3.93 Add
009 749-1255 UPPER HANDLE £101.76 Add
010 749-1254 LOWER HANDLE £67.69 Add
011 710-0486 SCR:CRG:5/16-18:3.00:GR1 710-0450 £2.32 Add
012 720-04072A HAND RELEASE £4.07 Add
013 736-0451 WASHER SADDLE £3.28 Add
014 731-1267 LOWER HANDLE CONNECTOR £33.90 Add
015 731-1268 INSL:HNDL:UPR £18.37 Add
016 710-0896 SCREW WITH WASHER ST £4.73 Add
017 782-9065 TRAIL SHIELD CLIP £5.63 Add
018 731-2329 NO LONGER AVAILABLE N/A POA
019 710-0216 HHCS:3/8-16:.75:GR5:STD £3.42 Add
020 710-0502A SCR:TTSEMS:3/8-16:1.250:HXLWSH £7.20 Add
021 681-0159 TRIMMER AXLE £59.47 Add
022 756-1223 FLYWHEEL PULLEY 756-1192 £102.77 Add
023 750-1240 SPACER £26.48 Add
024 736-0182 WASHER:SPR:.500 x 1.00 x.022 £3.62 Add
025 734-1860 WHEEL ASSY - YELLOW £68.99 Add
026 736-0270 BELL WASHER £3.72 Add
027 710-3015 SCREW HEX CAP £3.17 Add
028 712-3005 NUT:FLGLK:3/8-16:GR5 £3.32 Add
029 710-1694 SCREW £4.99 Add
030 710-1307 SCREW £4.68 Add
031 710-0237 HEX SCREW £5.29 Add
032 736-0425 BELLWASHER £3.15 Add
033 681-0165 TRIMMER BASE ASSY £232.83 Add
034 631-0096 TRIMMER DEFLECTOR ASSY £89.47 Add
035 710-0703 SCR:CRG:1/4-20:.75:GR5 £2.92 Add
036 781-1007 BELT KEEPER BRAKT ENGINE £18.23 Add
037 736-0452 BELL-WASH 39 INCH £8.27 Add
038 710-1044 HEX BLOT 3/8-24 X 1.5 INCHS LONG £4.51 Add
039 736-0173 WASH:FL:.28ID:.74OD:.063 £3.15 Add
040 756-1198 IDLER PULLEY £78.35 Add
041 681-0181A IDLER BRACKET ASSY 681-0181 £11.86 Add
042 750-1275 IDLER SPACER £3.49 Add
043 732-1166 EXTENSION SPRING £14.86 Add
044 720-0347637 FOAM GRIP £12.00 Add
045 736-0371 WASH:THRST:.343 X .880 X .062 £3.05 Add
046 712-3004A HEX FLANGE NUT £2.83 Add
047 781-1028 IDLER KEEPER BRACKET £4.09 Add
048 781-1020 BELT KEEPER BRACKET FRONT £15.30 Add
049 754-0625A V-BELT £51.57 Add
050 1082-U1-0042 ROUND THREAD TRIMMER £6.33 Add
051 618-0558 SPINDLE ASSY INCL £186.26 Add
052 726-3055 CLIP-CABLE RETAINER £3.18 Add
053 WLM-3155 NO LONGER AVAILABLE N/A POA
054 782-0143A SKID £38.52 Add
055 710-3013 HHCS:1/4-20:.50:GR5:STD £3.23 Add
056 710-1220 SCREW £2.68 Add
057 736-0400 FLAT WASHER .194x.620Dx.63TH £3.59 Add
058 752T362047 N/A POA
25A 734-1864 WHEEL ASSY - GREY £56.84 Add
51A 712-0698 WING NUT £8.17 Add
51B 710-1822 SCREW CRG SPL 5/16-24:GR5:1.00 £5.67 Add
