MTD016399

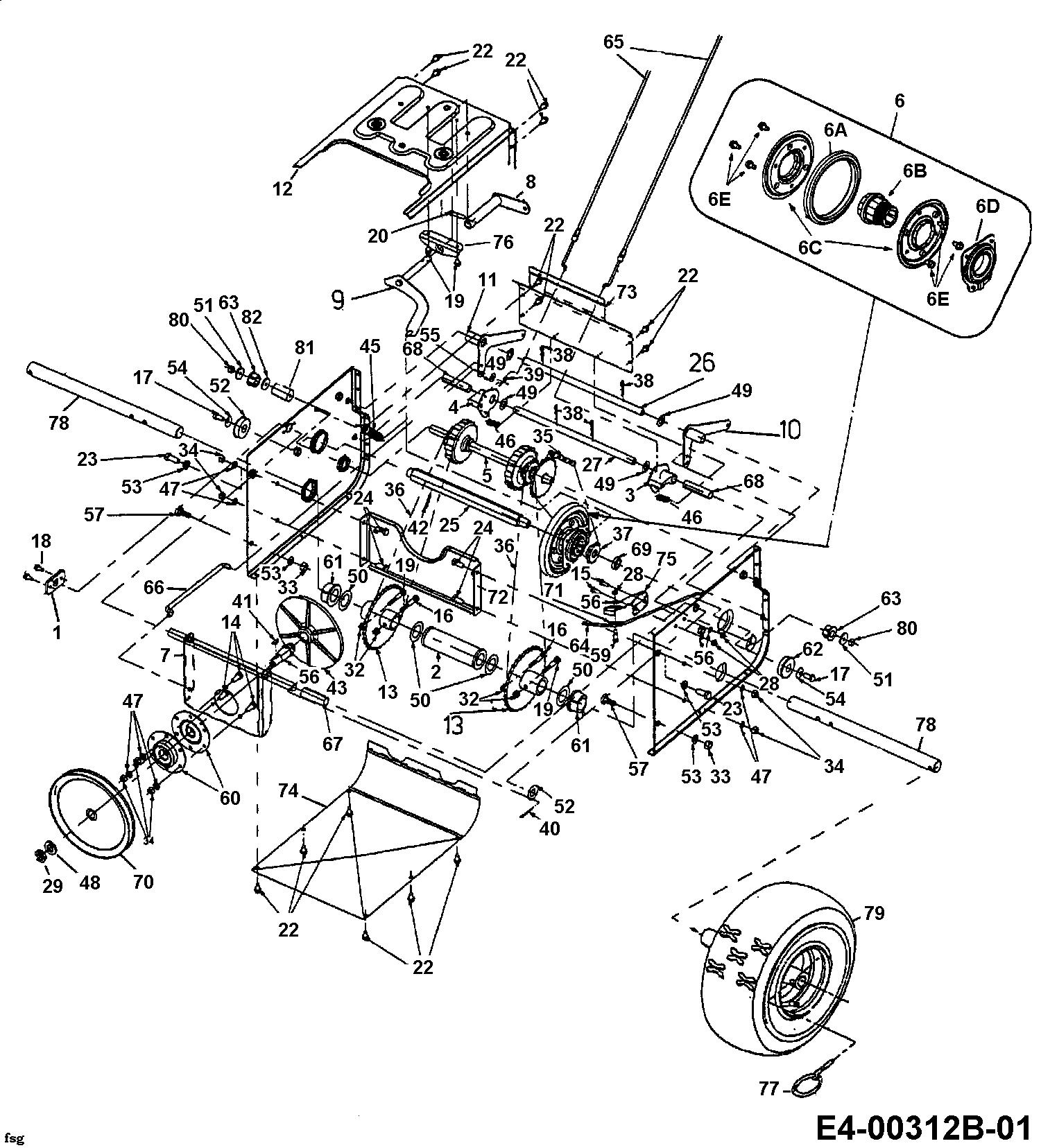

Assembly drawing

Please use your mouse to zoom in and out for more detailed view

MTD016399

Parts list

Match the number with the image on the left and click "Add" button to add the item to your basket

Please note, that the prices are for individual items

Items might appear more than once on the drawing, please check and adjust the quantity you require.

Ref No Description Price
001 05523 BRKT:SUPT:PIVOT £15.69 Add
002 618-0278 BUSHING ASSY. SLEEVE £173.93 Add
003 618-0279 DOGG ASSEMBLY N/A POA
004 618-0280 DOGG ASSEMBLY £73.63 Add
005 618-0282D DRIVE SHAFT ASSY. 618-0282A £331.76 Add
006 618-0296A FRICTION WHEEL ASSY. £227.57 Add
007 684-0115 PLATE £82.50 Add
008 684-0116 ARM ASSY. SHIFT N/A POA
009 684-0117 ROD ASSY. SHIFT N/A POA
010 684-0118 BRACKET ASSY W/FLAP N/A POA
011 684-0119 BRACKET ASSY W/FLAP N/A POA
012 684-0120 FRAME ASSY. TRANSMISSION N/A POA
013 684-0122 SPROCKET ASSY. 32T £146.78 Add
014 710-3008 HEX BOLT £2.89 Add
015 710-0195 HEX BOLT £2.79 Add
016 710-3180 SCREW HEX CAP £4.76 Add
017 710-0538 HEX L BOLT £3.95 Add
018 710-0599 HEX TT SCREW 1/4-20 £4.71 Add
019 710-3103 SCRE.HHCS:5/16-18:2.00:GR5:STD £3.01 Add
020 710-0788 NO LONGER AVAILABLE N/A POA
022 710-1652 SCR:TT:1/4-20 x.625:HXINDWH £4.05 Add
023 710-3001 SCREW HHCS:3/8-16:.880:GR5:STD £2.86 Add
024 710-3008 HEX BOLT £2.89 Add
025 711-1191 DRIVE SHAFT:.875:HEX 900 £215.93 Add
026 711-1193 SHAFT ASSY-WHL BRKT N/A POA
027 711-1194 DRIVE SHAFT N/A POA
028 712-0138 NUT £2.89 Add
029 712-0221 HEX INS. L.-NUT 5/8-18 THD. £8.87 Add
032 712-0429 NUT HEX.INS L NUT £4.69 Add
033 712-0798 HEX. NUT £7.25 Add
034 712-3010 NUT 5/16 x 18 £2.64 Add
035 713-0284 ROLLER CHAIN £53.86 Add
036 713-0286 ROLLER CHAIN £35.39 Add
037 713-0413 SPROCKET, 10T £16.97 Add
038 714-0101 PIN:COT:INT:.08 X 1.42 £3.41 Add
039 714-0104 PIN INTERNAL COTTER £2.65 Add
040 714-0115 COTTER PIN £3.26 Add
041 714-0388 KEY-WOODRUFF NR.61 3/16X5/8" £11.56 Add
042 715-0249 PIN-SPRING ROLL 5/32X1.12" £16.06 Add
043 717-0302 PULLEY £71.01 Add
045 732-0121 SPR:EXTN:.730 OD X 4.31 £9.55 Add
046 732-0209 EXTENSION SPRING £8.17 Add
047 736-0119 LOCK WASHER 5/16 £3.17 Add
048 736-0158 WASHER:LOCK:5/8:SPLT:REG £3.30 Add
049 736-0160 WASH:FLAT:.530x.930x.050 £3.23 Add
050 736-0163 WASHER-FL £11.62 Add
051 736-0300 WASHER £2.68 Add
052 736-0623 washer £5.01 Add
053 736-0217 H.L. WASHER (RED) £4.66 Add
054 736-0242 BELL WASHER £3.54 Add
055 736-0275 WASH:FLAT:.344 x .688 x.065 £2.92 Add
056 736-0329 L. WASHER £3.10 Add
057 738-0143 SHOULDER BOLT £11.66 Add
058 738-0279 SPDL:PLT:DR £65.54 Add
059 738-0924 HEX SCREW £2.76 Add
060 741-0163A HOUSING-BRG £34.83 Add
061 741-0192 FLANGE BEARING N/A POA
062 741-0563 BRG:BALL:17x40x12:6203:DS £47.17 Add
063 741-0597 BEARING-HEX FLANGE £10.69 Add
064 746-0951 BOWDEN CABLE £44.50 Add
065 746-0949A BOWDEN CABLE £43.34 Add
066 747-0973 ROD-LOCKOUT £15.99 Add
067 750-1097 SPCR:SPLIT:.64X.77X2.13 N/A POA
068 750-0903 SPACER £16.69 Add
069 750-0997 SPACER 0.675X1X0.23 £16.69 Add
06A 718-0494 WHL:FRCTN:BONDED £214.91 Add
06B 684-0042C WHEEL-FRICTION COMP 684-0042 £79.98 Add
06C 784-5617A PLATE, FRICTION WHEEL N/A POA
06D 618-0063 BEARING ASSY-WHEEL £93.73 Add
06E 710-0599 HEX TT SCREW 1/4-20 £4.71 Add
070 756-0344 V-BELT PULLEY £90.15 Add
071 756-0625 cable idler wheel £10.02 Add
072 784-0377 SUPPORT FRAME £77.14 Add
073 784-0379 COVER UPPER FRAME £44.21 Add
074 784-0380 COVER-FRAME N/A POA
075 784-0384 GUIDE AUGER CABLE £47.40 Add
076 784-5590 BRACKET £52.34 Add
077 714-0151A PIN:KLIK:.309 DIA X 2.34 £35.99 Add
078 738-0975 AXLE:1.0 OD X 14.1 LG £148.45 Add
079 734-1593 WHEEL ASSY. COMPL. 16X6.5 £210.42 Add
080 712-0116 HEX NUT £3.77 Add
081 750-1196 BUSHING £25.62 Add
082 736-0639 washer £11.08 Add
