MTD016856

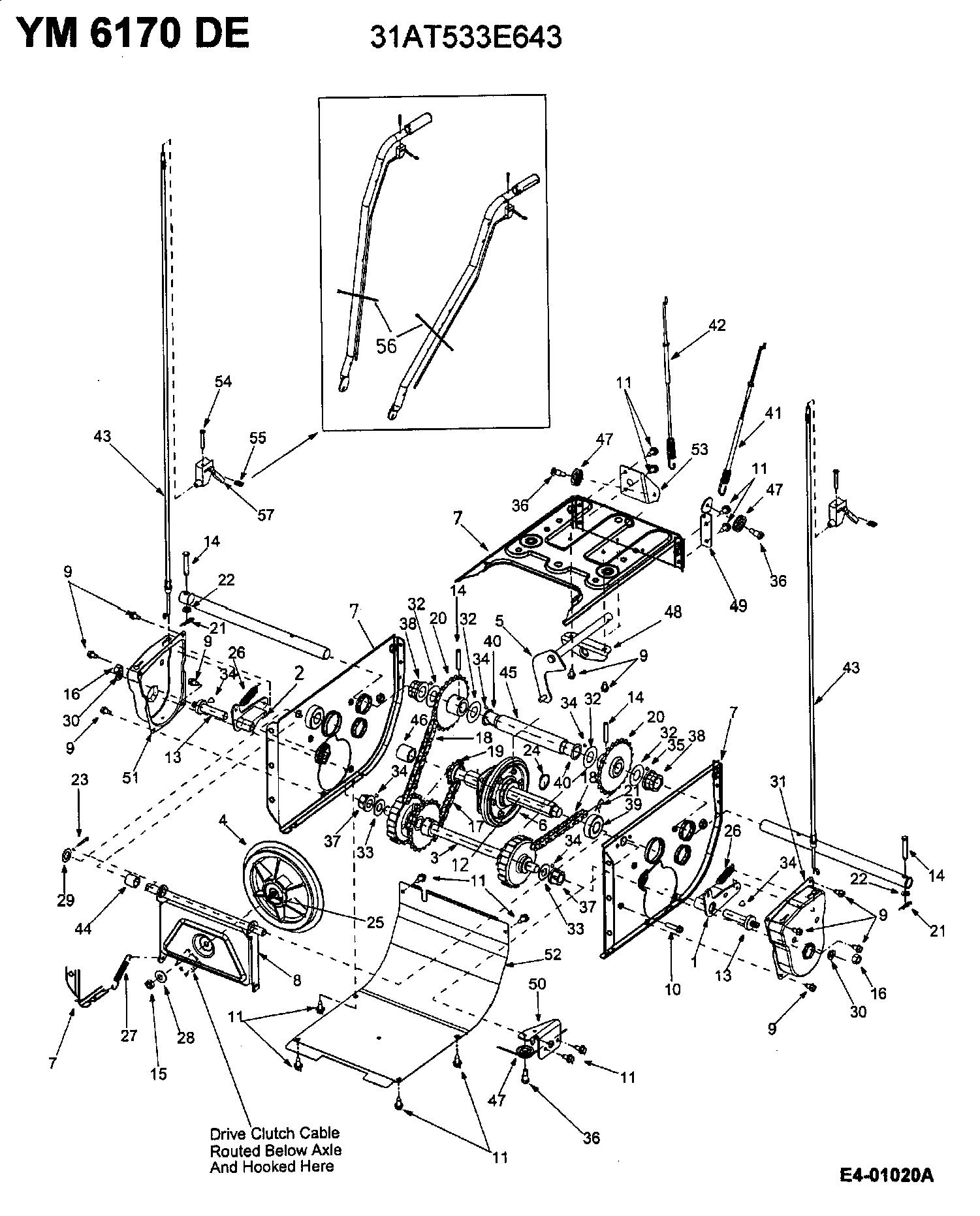

Assembly drawing

Please use your mouse to zoom in and out for more detailed view

MTD016856

Parts list

Match the number with the image on the left and click "Add" button to add the item to your basket

Please note, that the prices are for individual items

Items might appear more than once on the drawing, please check and adjust the quantity you require.

Ref No Description Price
001 618-0043 PLT:LATCH £47.85 Add
002 618-0044 PLT:LATCH £56.21 Add
003 618-0575 SHAFT ASM-DRIVE £430.31 Add
004 656-0012A DISC ASSY-WHEEL 656-0009 £158.03 Add
005 684-0014B ROD SHIFT ASSY. N/A POA
006 684-0042C WHEEL-FRICTION COMP 684-0042 £79.98 Add
007 784-5731A DRIVE SHAFT HOUSING ASSY £107.92 Add
008 684-0131A BRACKET-SUPPORT ASSY. £65.12 Add
009 710-0599 HEX TT SCREW 1/4-20 £4.71 Add
010 710-0809 SCR:TT:1/4-20:1.250:HXINDWSH £3.26 Add
011 710-1652 SCR:TT:1/4-20 x.625:HXINDWH £4.05 Add
012 711-1267 SHF:DR:STEERABLE WHL £73.33 Add
013 711-1268A SHAFT ACTUATOR 711-1268 £16.29 Add
014 711-1364 CLEVIS PIN £9.06 Add
015 712-0711 NUT £2.92 Add
016 712-3017 NUT:JAM:3/8-16:GR5 £2.83 Add
017 713-0233 #41 CHAIN £44.67 Add
018 713-0374 #420 CHAIN 1/2 PITCH £29.57 Add
019 713-0413 SPROCKET, 10T £16.97 Add
020 713-0472 SPROCKET £64.88 Add
021 714-0104 PIN INTERNAL COTTER £2.65 Add
022 736-0142 WASHER:FLAT:.281 x.50 x.063 £3.42 Add
023 714-0474 PIN (RED) £3.05 Add
024 716-0102 RING SNAP:1.00 DIA SHAFT £4.44 Add
025 721-0263 LOCTITE #271 N/A POA
026 732-0209 EXTENSION SPRING £8.17 Add
027 732-0264 EXTENSION SPRING £9.97 Add
028 736-0105 BELL WASHER £3.17 Add
029 736-0160 WASH:FLAT:.530x.930x.050 £3.23 Add
030 736-0169 L. WASHER £2.75 Add
031 784-5740 HOUSING-ACTR SHAFT LH £21.69 Add
032 736-0351 WASH:SHIM:.760x1.500X.030:HD £2.83 Add
033 736-0626 WASH:FLAT:.58 x 1.125 x .08:HT £18.36 Add
034 737-0170 SPEZ.-SCHM.'MITTEL F.GETR N/A POA
035 737-0318 GREASE-ARCTIC:EP NLGI 1-58F £41.90 Add
036 738-0924 HEX SCREW £2.76 Add
037 741-1111 HEX FLANGE BEARING, CAST £8.40 Add
038 741-0598 FLANGE BEARING £11.08 Add
039 741-0600 BRG BALL 17x40x12 6203 DS £17.49 Add
040 741-0701 FLANGE BUSHING £11.75 Add
041 746-0897 CBL:CLU:X 44.75 AUGER £31.56 Add
042 746-0898 DRIVE CABLE £27.20 Add
043 746-0956 CABLE STEERING £31.17 Add
044 748-0190 SPCR:.508 ID x.750 OD x.68 £3.81 Add
045 750-1161A TUBE-AXLE SUPPORT £73.48 Add
046 750-1162 SPACER £9.69 Add
047 756-0625 cable idler wheel £10.02 Add
048 784-5590 BRACKET £52.34 Add
049 784-5687A BRACKET-GUIDE-AUGER:LH £20.75 Add
050 784-5689A BRKT:GUIDE:FRONT SUPPORT N/A POA
051 784-5730A COVER £21.69 Add
052 784-5732 LOWER COVER £51.41 Add
053 784-5733 BRACKETT DRIVE ROLLER £8.78 Add
054 710-1233 SCR:MACH:#10-24:1.375:OVALCSK £6.02 Add
055 712-0127 NUT-FLAT WELD £12.66 Add
056 725-0157 NO LONGER AVAILABLE N/A POA
057 746-0950A FORK,LIFT £33.29 Add
