MTD008552

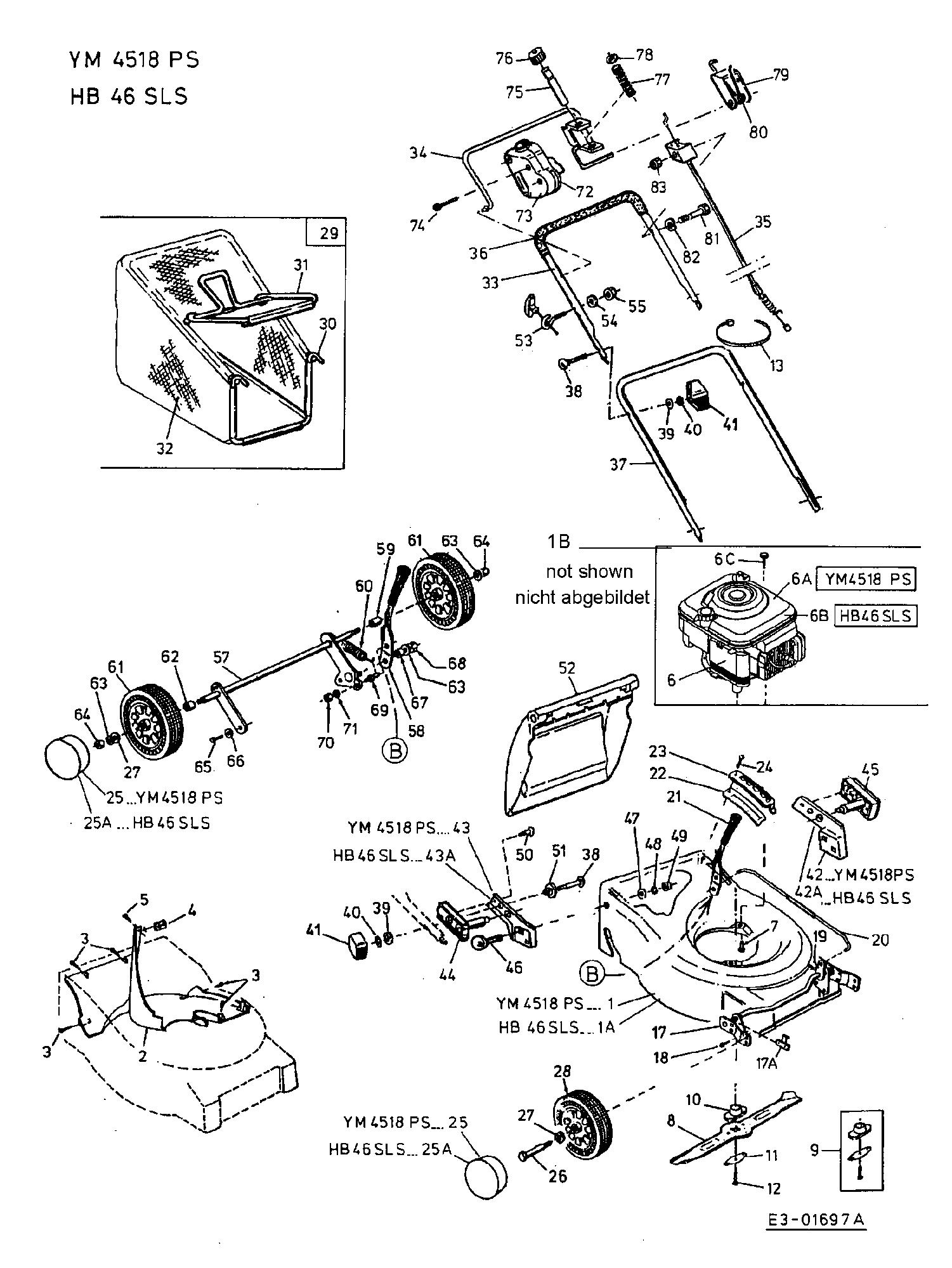

Assembly drawing

Please use your mouse to zoom in and out for more detailed view

MTD008552

Parts list

Match the number with the image on the left and click "Add" button to add the item to your basket

Please note, that the prices are for individual items

Items might appear more than once on the drawing, please check and adjust the quantity you require.

Ref No Description Price
001 682-0278665 DECK 18" YM GREEN £109.57 Add
002 731-1633C BAFFLE £26.40 Add
003 710-1704 SCR:TORX:M6x20 WN 1452 £4.40 Add
004 712-0400 U NUT £5.48 Add
005 710-1388 SCREW £3.08 Add
006 752B1754B1 B-MOTOR 12H809-1754-B1 6.0 HP £640.55 Add
007 710-0654A SCR:TTSEMS:3/8-16:1.000:HXLWSH £4.86 Add
008 742-0818 BLADE £43.22 Add
009 811-00248 BLADE LOCK ADAPTER-KIT £38.46 Add
010 748-0376E BLADE ADAPTOR £25.37 Add
011 736-0524B SPR BLADE BELL £8.20 Add
012 710-1044 HEX BLOT 3/8-24 X 1.5 INCHS LONG £4.51 Add
013 726-04055 CABLE TIE 000.70.563 £3.72 Add
017 638-0050637 FRONT AXLE £55.58 Add
018 710-0599 HEX TT SCREW 1/4-20 £4.71 Add
019 714-0507 COTTER PIN 3/32 DIA £2.98 Add
01A 682-0278650 DECK 18" RED METALLIC £109.57 Add
01B BS-695951 KEY SAFETY £26.55 Add
020 747-0914 ROD-LIFT INDEX £17.60 Add
021 720-0223 GRIP £10.93 Add
022 721-0216 SEAL-HGT ADJ £8.40 Add
023 17323 PLATE-HGT ADJ £9.39 Add
024 710-1017 TAP SCREW £2.83 Add
025 731-1426A HUBCP:WHL:RADIAL SPOKE YELLOW 731-1426 N/A POA
026 738-0102 SHOULDER BOLT £6.79 Add
027 736-0504 WAVE WASHER £2.70 Add
028 734-1980 WHEEL £36.49 Add
029 812-00959 GRASS CATCHER CPL. (OBSOLETE) (OBSOLETE) £132.02 Add
030 647-0079637 GRASS CATCH. FRAME £54.44 Add
031 747-2029637 (GRASFANGSACKGESTELL) £11.00 Add
032 764-0533 GRASS CATCHER TISSUE £171.33 Add
033 749-1315637 UPPER HANDLE £20.53 Add
034 647-0070637 BAIL £21.90 Add
035 746-1141 CBL:CONT:58.25" SS £48.04 Add
036 720-0347637 FOAM GRIP £12.00 Add
037 749-1212637 NO LONGER AVAILABLE N/A POA
038 710-1719 BOLT £4.66 Add
039 736-0700 FLAT WASHER £2.50 Add
040 736-0689 L-WASHER £3.10 Add
041 720-0368 WING NUT £4.94 Add
042 782-3085665 HANDLE BRKT. L.H. YM 6018 SPS £14.66 Add
043 782-3084665 HANDLE BRKT. R.H. YM 6018 SPS £9.78 Add
044 731-2185A BRKT:HNDL:RH £9.02 Add
045 731-2186A BRACKET £9.02 Add
046 710-1780 Screw 22.3419.24 £2.84 Add
047 736-0700 FLAT WASHER £2.50 Add
048 736-0708 Lockwasher 24.8190.18 £2.59 Add
049 712-0690 NUT:HEX:M8-1.25 DIN 934 £2.59 Add
050 000.02.469 SCREW (RED) £3.05 Add
051 748-04036 INSULATING WASHER 079.06.307 £4.29 Add
052 731-2181637 DEFLECTOR £23.50 Add
053 782-7627A EYE BOLT £5.98 Add
054 736-0668 WASHER £2.12 Add
055 712-0691 HEX NUT M6 DIN 985 £2.53 Add
057 682-0520637 rear axle body £61.92 Add
058 732-0580 NO LONGER AVAILABLE N/A POA
059 711-0313 SLEV:.521 ID x.68 OD x.87 LG £10.64 Add
060 732-0740 SPR.EXTN: .73 OD X 4.28 LG £12.14 Add
061 734-1978 WHEEL 8 X 2" £35.57 Add
062 711-0500 SLEV:.521 ID x.68 OD x.63 LG £26.40 Add
063 736-0300 WASHER £2.68 Add
064 712-3020 NO LONGER AVAILABLE N/A POA
065 710-0623 SCR:TT:3/8-16:.750 HXINDWSH £6.00 Add
066 750-0736 SPACER .383IDx.50OD x.18LG £2.92 Add
067 750-0624 SPCR:SHLDR:.387IDx.50ODx1.50LG £12.79 Add
068 712-0181 HEX JAM L NUT £3.51 Add
069 711-0805 PIN:SHLD:3/8-24 x 1.43 LG £7.45 Add
06A 731-1402B NO LONGER AVAILABLE N/A POA
06B 731-1397A SHROUD GRAY £34.36 Add
06C 710-1256 SCR:HL:#8-18:1.250:PANPHI £8.12 Add
070 712-0711 NUT £2.92 Add
071 736-0169 L. WASHER £2.75 Add
072 731-2532 CVR:CONT:LH:SELF STARTER £9.55 Add
073 731-2533 CVR:CONT:RH:SELF STARTER £9.55 Add
074 710-1256 SCR:HL:#8-18:1.250:PANPHI £8.12 Add
075 715-0168 KIT-DETENT SPRING £28.31 Add
076 720-0428 KNOB £4.48 Add
077 732-1171 COMPR. SPRING:.360x.040 £3.05 Add
078 716-0209 RING:RET:5103-25 £18.55 Add
079 782-0156 FORK,LIFT £5.15 Add
080 732-1172 TORSION SPRING £3.91 Add
081 710-0501 HHCS:1/4-20:2.0:GR5:STD £3.72 Add
082 736-0451 WASHER SADDLE £3.28 Add
083 712-0324 HEX. INS L NUT £3.51 Add
17A 732-0906 AXLE SPRING £11.18 Add
25A 720-0249 HUB CAP £4.66 Add
42A 782-3085650 HANDLE BRKT. L.H. HB 46 RSLS £22.56 Add
43A 782-3084650 HANDLE BRKT. R.H. HB 46 RSLS £22.56 Add
