MTD007919

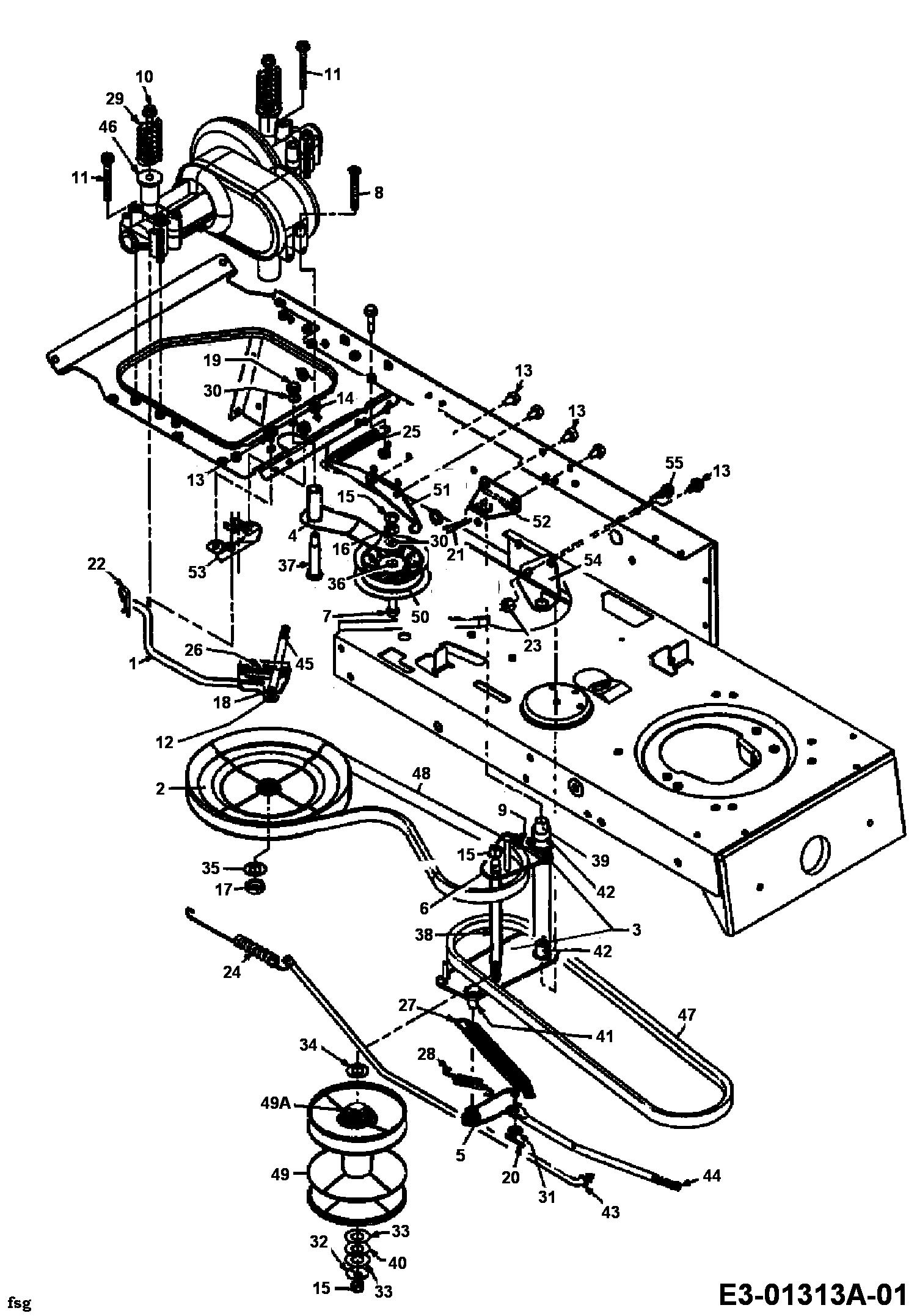

Assembly drawing

Please use your mouse to zoom in and out for more detailed view

MTD007919

Parts list

Match the number with the image on the left and click "Add" button to add the item to your basket

Please note, that the prices are for individual items

Items might appear more than once on the drawing, please check and adjust the quantity you require.

Ref No Description Price
001 647-0017 LVR ASM: SHIFT £51.57 Add
002 656-0011 PULLEY £64.49 Add
003 683-0076637 BRACKET-VAR SPD ASSY 683-0076 £63.35 Add
004 683-0077 ASM:BELT IDLER BRK £28.14 Add
005 683-0090 TORQUE BRACKET ASSY. 683-0090-Z £15.51 Add
006 683-0100 NO LONGER AVAILABLE N/A POA
007 710-0331 HHCS:3/8-24:2.25:GR5:STD £5.72 Add
008 710-0395 SCRE.HHCS:5/16-18:2.25:GR2:STD £4.40 Add
009 710-0599 HEX TT SCREW 1/4-20 £4.71 Add
010 710-1035 SCREW:TTSEMS3/8-16:2.500HXLWSH £6.79 Add
011 710-1135 SCR:TT:5/16-18:2.500:HXINDWSH £6.47 Add
012 710-1194 SCREW 10/24 x 1.00 DX60 CATCHER £4.71 Add
013 710-0607 SELF TAP SCREW £4.49 Add
014 712-0158 NUT, HEX CENTER LOCK, 5/16-18 £8.90 Add
015 712-0241 HEX NUT 3/8-24 £2.66 Add
016 712-0262 NUT:JAMLK:3/8-24:GR2 £12.35 Add
017 712-3035 NUT:JAM:9/16-18:GRADE 5 £3.42 Add
018 712-0998 NUT, HEX CENTER LOCK, #10-24 £2.32 Add
019 712-3017 NUT:JAM:3/8-16:GR5 £2.83 Add
020 714-0111 COTTER PIN £3.05 Add
021 714-0147 COTTER PIN £3.34 Add
022 714-0149B COTTER PIN £3.41 Add
023 712-04063 FLANGED NUT £4.00 Add
024 732-0413 EXT SPRING £11.64 Add
025 732-0470A EXTENSION SPRING £10.54 Add
026 732-0499 COMPRESSION SPRING £4.17 Add
027 732-0556 SPRING EXTENSION 94 X 7.57 LG £20.78 Add
028 732-0568 SPRING EXTENSION £5.19 Add
029 732-0735 SPR:COMPRS:1.314 OD x 2.55 LG £17.60 Add
030 736-0169 L. WASHER £2.75 Add
031 736-0275 WASH:FLAT:.344 x .688 x.065 £2.92 Add
032 736-0331 BELL WASHER £3.76 Add
033 736-0355 WASHER £3.04 Add
034 736-0414 WASHER £4.76 Add
035 736-0427 BELL:WASH:.567 x 1.125 x .06 £3.15 Add
036 736-3010 WASH:FL:.407X.812X.135:HD £2.71 Add
037 738-0509 SHLD:SCR:.500 X 1.825 £19.22 Add
038 738-0900 SHF:.562 DIA X 6.92 £58.96 Add
039 738-0901 SHF:.625 DIA X 8.62 £14.34 Add
040 741-0405 NO LONGER AVAILABLE N/A POA
041 741-0419 FLANGE BEARING (OBSOLETE) N/A POA
042 741-0495 FLANGED BRG. £7.83 Add
043 747-0609 NO LONGER AVAILABLE N/A POA
044 747-0611 NO LONGER AVAILABLE N/A POA
045 747-0915 BOLT-BELT COVER £10.23 Add
046 750-0983 SPCR:STEP:.385 ID X 1.460 LONG £7.06 Add
047 754-0370 VARIABLE SPEED BELT £45.43 Add
048 754-0444 TRANSMISSION BELT £45.43 Add
049 756-0610 PUL:SPD:5.06 DIA X 5.69 LG VAR £290.22 Add
050 756-0643A PUL IDLER FLAT 3.12 £26.61 Add
051 783-0189637 NO LONGER AVAILABLE N/A POA
052 784-0205A TINE £239.10 Add
053 783-0207637 NO LONGER AVAILABLE N/A POA
054 783-0215A637 NO LONGER AVAILABLE N/A POA
055 710-0650 SCREW £3.41 Add
49A 741-0404 BRG:NDL:.5625 IDx.7500x.5550 £33.25 Add
