MTD009790

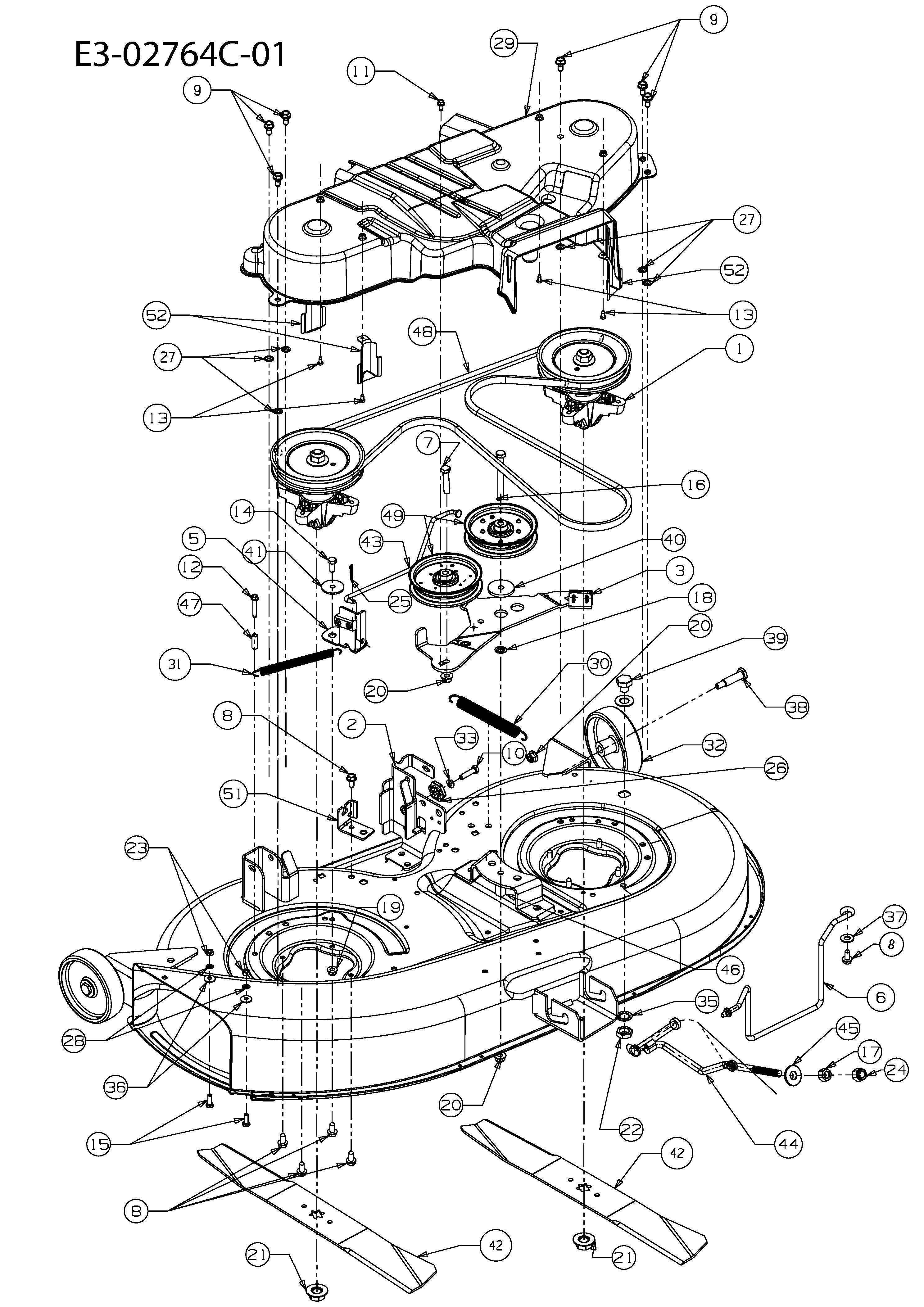

Assembly drawing

Please use your mouse to zoom in and out for more detailed view

MTD009790

Parts list

Match the number with the image on the left and click "Add" button to add the item to your basket

Please note, that the prices are for individual items

Items might appear more than once on the drawing, please check and adjust the quantity you require.

Ref No Description Price
001 618-04456B SPINDLE ASSY PULLEY 6.3 DIA £124.94 Add
002 683-04228 BRKT ASM:DECK:HNGR LH LT N/A POA
003 683-04138B BRAKE ASM:DECK:42" N/A POA
004 683-04162A-S DECK ASM:SD 42" W/WHL BRKT £448.03 Add
005 983-04167 BRAKE ASM:DECK 42" 683-04167 £22.81 Add
006 683-04443 ROD ASM:KEEPR:BELT 42":PAINT N/A POA
007 710-0347 HEX SCR £3.54 Add
008 710-04484 SCR:TT:5/16-18:.750:HXINDWSH £5.02 Add
009 710-05045 SCR:TT:5/16-18:.750:HXINDWSH N/A POA
010 710-0528 SCREW (DNR) £3.38 Add
011 710-0599 HEX TT SCREW 1/4-20 £4.71 Add
012 710-0778 HEX WASHER HEAD SCREW £3.05 Add
013 710-0919 SCREW TAPP £2.92 Add
014 710-3008 HEX BOLT £2.89 Add
015 710-3015 SCREW HEX CAP £3.17 Add
016 710-3085 HHCS 3/8 16 3.50 GR5 STD £3.38 Add
017 712-0206 NUT £3.26 Add
018 712-0229 NUT PUSH £4.95 Add
019 712-04063 FLANGED NUT £4.00 Add
020 712-04065 NUT £3.83 Add
021 712-05134 BLADE NUT £3.63 Add
022 712-0641 NUT £6.16 Add
023 712-3006 NUT £2.64 Add
024 712-3083 NUT £2.66 Add
025 714-0104 PIN INTERNAL COTTER £2.65 Add
026 717-04074 GEAR DECK ADJUSTMENT £10.58 Add
027 726-0201 SPEED NUT £2.95 Add
028 726-0233 NUT:PUSH:.25 ID X .50 OD £3.41 Add
029 731-05657B COVER £35.04 Add
030 732-04280B EXT SPRING £17.23 Add
031 732-04287 EXT SPRING £15.63 Add
032 734-0973 WHEEL DECK 5in. DIA £10.63 Add
033 736-0119 LOCK WASHER 5/16 £3.17 Add
034 736-0187 FLAT WASHER £3.04 Add
035 736-0225 WASHER (RED) £5.07 Add
036 736-0270 BELL WASHER £3.72 Add
037 736-0300 WASHER £2.68 Add
038 738-0373 AXLE BOLT £6.51 Add
039 738-04146 PLUG:BOLT:M16 X 1.5 £8.51 Add
040 738-04162C SPACER £4.76 Add
041 738-04166 SPACER £4.96 Add
042 742-0674-637 BLADE 21.20"LG STAR LOW BLACK £52.60 Add
043 747-04379A BRAKE ROD £24.07 Add
044 747-04882 ROD DECK FRONT ADJUSTER £36.08 Add
045 748-04069 PIVOT CUP £3.92 Add
046 750-04446 SPCR:3/8 ID x.68 OD x 1.46 LG £7.02 Add
047 750-0566A SPACER £7.38 Add
048 754-04060C BELT £59.73 Add
049 756-04129C PUL:IDLR:4.25" DIA 756-04129 N/A POA
051 783-04740 BRKT:CBL:DECK ENGAGE (OBSOLETE) N/A POA
052 783-05497-Z BRKT:KEEPR:BELT:ZINC PLATED £23.34 Add
