MTD008438

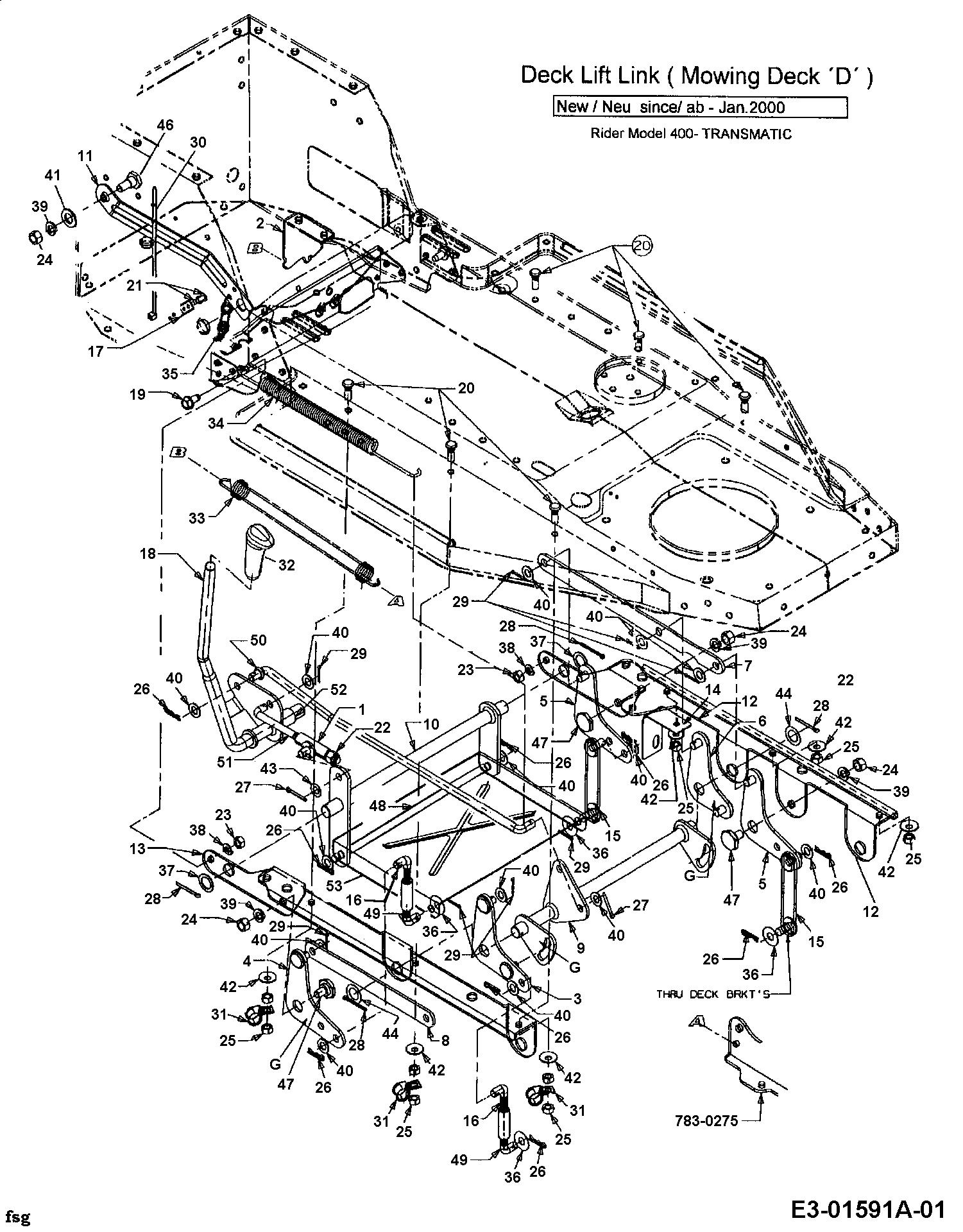

Assembly drawing

Please use your mouse to zoom in and out for more detailed view

MTD008438

Parts list

Match the number with the image on the left and click "Add" button to add the item to your basket

Please note, that the prices are for individual items

Items might appear more than once on the drawing, please check and adjust the quantity you require.

Ref No Description Price
001 16682P637 SLEEVE ASSY-PIVOT 16682 £24.21 Add
002 783-1325637 HALTEWINKEL R CKZUGFEDER DECK £13.60 Add
003 17554 ASM:DK LFT PVT BRKT R.FR-P £353.23 Add
004 17555637 BRKT ASM:PIVOT:DECK LIFT RH RR 17555 £33.33 Add
005 17556637 BRKT ASM:PIVOT:DECK LIFT LH 17556 £24.44 Add
006 17557637 BRKT ASM:PIVOT:DECK LIFT SHORT 17557 £20.60 Add
007 17562637 CONNECTING LINK LH 17562 £11.86 Add
008 17563 CONNECTING LINK RH £50.97 Add
009 683-0232637 SHF ASM:CROSS 683-0232 £39.41 Add
010 17574637 SHAFT 17574 £62.00 Add
011 17580637 STRAP:LIFT HANDLE SUPPORT 17580 £15.79 Add
012 17581-0637 NO LONGER AVAILABLE N/A POA
013 17582637 BRKT:SUPPORT PIVOT R.H 17582 £44.21 Add
014 17597637 NO LONGER AVAILABLE N/A POA
015 17598-Z LINK ASSY ZINC-PLATED (OBSOLETE) (OBSOLETE) N/A POA
016 97709 LINK ASSY ADJUSTER LIFT £32.82 Add
017 17962 PLT:SW £4.44 Add
018 683-0584-Z LEVER £33.67 Add
019 710-0604A SCREW £3.45 Add
020 710-1012 BOLT:RIBBED:HD 5/16-24 x.87"LG £3.23 Add
021 710-1388 SCREW £3.08 Add
022 712-04065 NUT £3.83 Add
023 712-3010 NUT 5/16 x 18 £2.64 Add
024 712-3017 NUT:JAM:3/8-16:GR5 £2.83 Add
025 712-3057 NUT 5/16-24 £2.86 Add
026 714-0104 PIN INTERNAL COTTER £2.65 Add
027 714-0115 COTTER PIN £3.26 Add
028 714-0470 COTTER PIN £4.83 Add
029 714-0507 COTTER PIN 3/32 DIA £2.98 Add
030 725-0157 NO LONGER AVAILABLE N/A POA
031 726-0354 CLAMP 16mm £5.63 Add
032 731-2509 GRIP (OBSOLETE) (OBSOLETE) N/A POA
033 732-0603 EXTENSION SPRING £24.00 Add
034 732-0638 EXTENSION SPRING £14.96 Add
035 732-0640 EXTENSION SPRING £4.69 Add
036 736-0101 WASH:FLAT:.406 X 1.00 X .030 £12.03 Add
037 736-0116 WASH:FLAT:.635 x.93 x.06 £3.52 Add
038 736-0119 LOCK WASHER 5/16 £3.17 Add
039 736-0169 L. WASHER £2.75 Add
040 736-0185 FLAT WASHER (RED) £3.42 Add
041 736-0192 WASH:FL:.535 X .93 X .090 £3.42 Add
042 736-0242 BELL WASHER £3.54 Add
043 736-0314 WASHER-THRUST £2.83 Add
044 736-0773 WASH:FLAT:16x22x1 DIN 988 £2.79 Add
046 738-0143 SHOULDER BOLT £11.66 Add
047 738-0281 SCR:SHLDR:.625 x.17:3/8-16 £8.04 Add
048 738-0667 NO LONGER AVAILABLE N/A POA
049 747-0584 LIFT LINK £11.86 Add
050 747-0745 ROD:DECK LIFT £18.46 Add
051 747-0746 ROD:DECK ENGAGE £9.92 Add
052 750-0379 SPACER .657 ID X .87 OD X .85 £5.08 Add
053 783-0281637 BRKT:STABILIZER 400/32" DECK £46.77 Add
