MTD009215

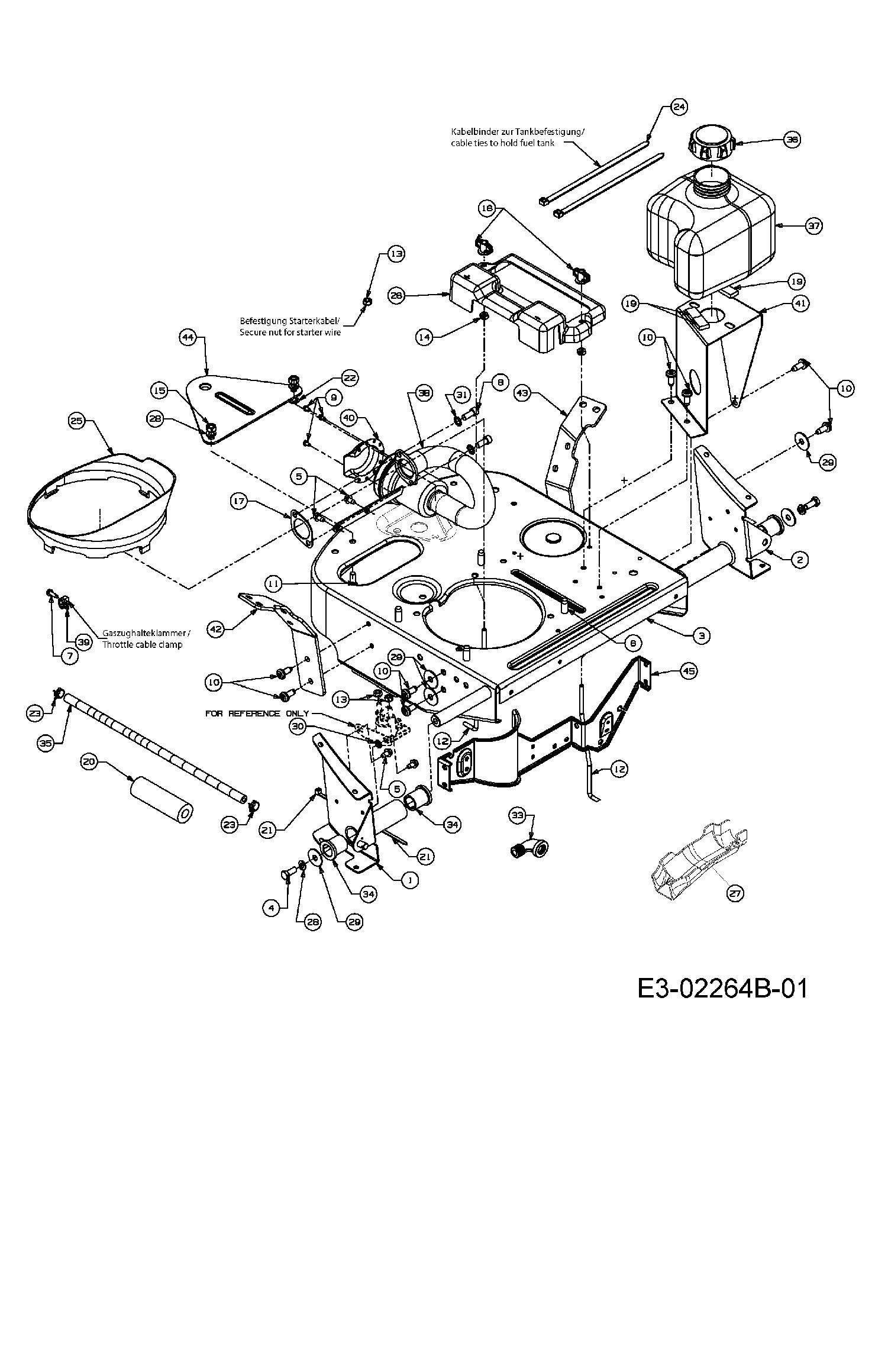

Assembly drawing

Please use your mouse to zoom in and out for more detailed view

MTD009215

Parts list

Match the number with the image on the left and click "Add" button to add the item to your basket

Please note, that the prices are for individual items

Items might appear more than once on the drawing, please check and adjust the quantity you require.

Ref No Description Price
001 683-0190B FRM ASM:RAIL SUPT RH N/A POA
002 683-0191B FRM ASM:RAIL SUPT LH N/A POA
003 683-04233 FRM ASM:300 N/A POA
004 710-0157 HHCS:5/16-24:.75:GR5:STD £6.66 Add
005 710-0599 HEX TT SCREW 1/4-20 £4.71 Add
006 710-0654A SCR:TTSEMS:3/8-16:1.000:HXLWSH £4.86 Add
007 710-1237 SCREW SELF TAP £2.86 Add
008 710-1314A SOCKET HEAD SCREW £3.09 Add
009 710-1502 SCR:AB:8-18:.375 HXINDWSH £2.95 Add
010 710-1611B SCREW SELF TAP £5.60 Add
011 710-3008 HEX BOLT £2.89 Add
012 711-04143 ROD:HLDDN:BAT £13.87 Add
013 712-0271 NUT:SEMS:1/4-20 £2.89 Add
014 712-0291 LOCK-NUT £2.64 Add
015 712-3010 NUT 5/16 x 18 £2.64 Add
016 712-0397A WING NUT £5.26 Add
017 721-0208 EXHAUST GSKT 10 & 11 HP £5.52 Add
019 722-3022 TAPE:.625 WIDE x .25 THK FOAM £2.19 Add
020 723-3066 FUEL LINE INSULATOR £20.12 Add
022 726-0201 SPEED NUT £2.95 Add
023 726-0205 HOSE CLAMP 1/2 INCH DIA. £3.28 Add
024 726-0209 NO LONGER AVAILABLE N/A POA
025 731-04282 NO LONGER AVAILABLE N/A POA
026 731-0707A BATTERY COVER £20.19 Add
027 731-05628 SLEV:DRAIN:OIL £10.41 Add
028 736-0119 LOCK WASHER 5/16 £3.17 Add
029 736-0123 WASH:FLAT:.349 x 1.16 x .064 £3.91 Add
030 736-0222 NO LONGER AVAILABLE N/A POA
031 736-0607 WASH:LOCK:5/16 EXT TOOTH £3.15 Add
033 737-0125 ELBOW £23.84 Add
034 741-0516B FLANGE BEARING .760x1.00x1.20 £11.67 Add
035 751-10349-54 FUEL LINE HOSE BLACK £24.17 Add
036 751-0603A CAP:FUEL £8.58 Add
037 751-3214 FUEL TANK £90.29 Add
038 751-9986A EXHAUST SENSOR £91.26 Add
039 751B213146 CASING CLAMP £3.75 Add
040 751B222261 ACSRY:MFLR:DEFLECTOR £19.36 Add
041 783-04100 BRACKET,FUEL TANK N/A POA
042 783-04144 SUPT:BRKT:RH N/A POA
043 783-04260 SUPT:BRKT:LH N/A POA
044 783-0561A PLT:HITCH N/A POA
045 783-0809C BRACKET-TRANSAXLE SUPPORT N/A POA
