MTD011511

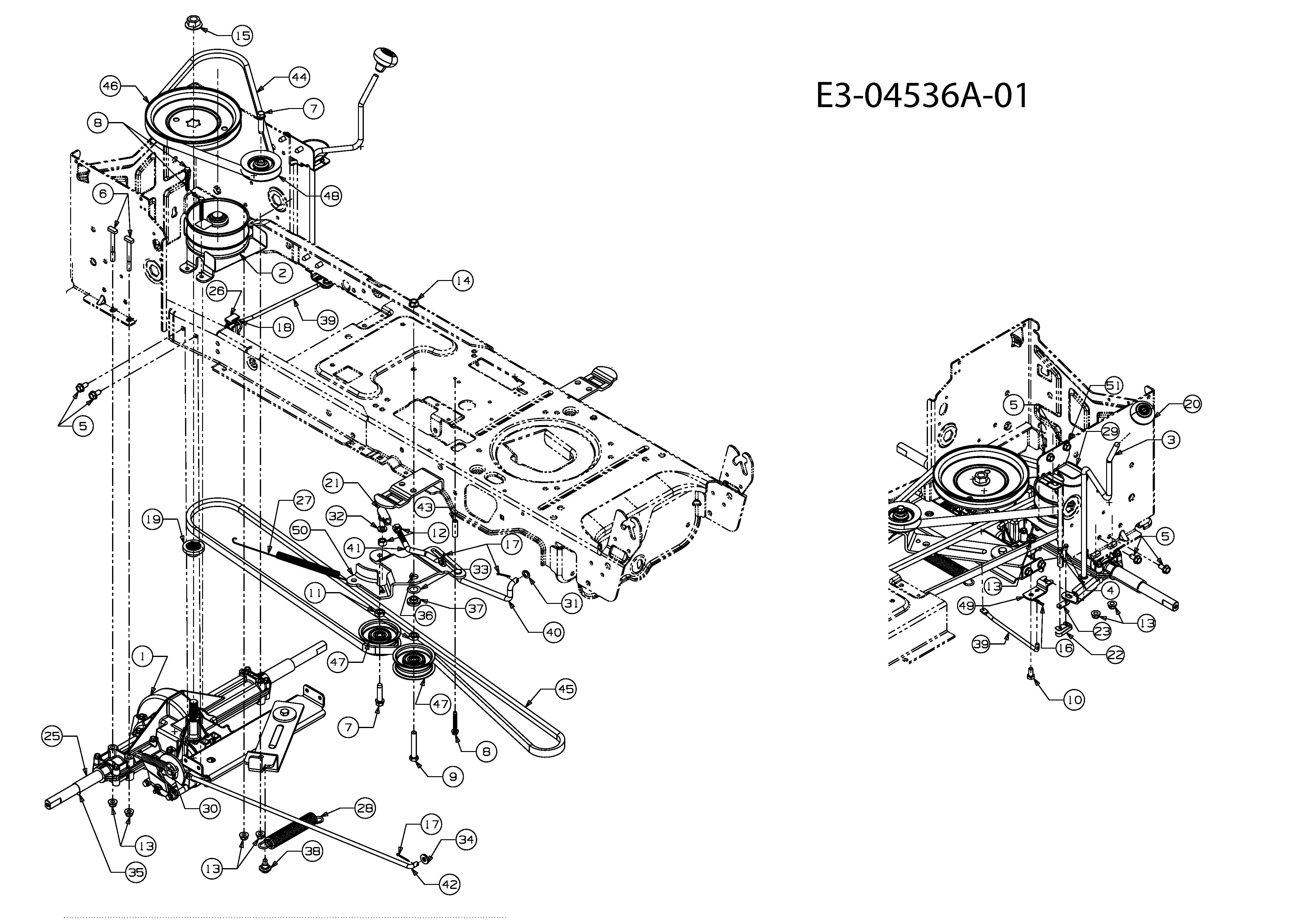

Assembly drawing

Please use your mouse to zoom in and out for more detailed view

MTD011511

Parts list

Match the number with the image on the left and click "Add" button to add the item to your basket

Please note, that the prices are for individual items

Items might appear more than once on the drawing, please check and adjust the quantity you require.

Ref No Description Price
001 618-04683 £356.21 Add
002 618-04767 PULLEY ASSY. VARI SPEED £74.26 Add
003 647-04035 SHFT ASM:PIVOT £24.42 Add
004 710-0227 SCR:AB:#8-18:0.500:HXINDWH £2.92 Add
005 710-04484 SCR:TT:5/16-18:.750:HXINDWSH £5.02 Add
006 710-04823 PIN £18.87 Add
007 710-1007 SCREW HEX HD TAP £3.94 Add
008 710-1026 SCREW £3.72 Add
009 710-3011 HHCS:3/8-16:2.25:GR5:STD £6.71 Add
010 710-3025 HHCS:5/16-18:.625:GR5:STD £3.15 Add
011 712-0240 NUT £3.45 Add
012 712-0241 HEX NUT 3/8-24 £2.66 Add
013 712-04063 FLANGED NUT £4.00 Add
014 712-0431 NUT £3.05 Add
015 712-0700 NUT:FLANGE:9/16-18:GR2 £12.74 Add
016 714-0104 PIN INTERNAL COTTER £2.65 Add
017 714-0111 COTTER PIN £3.05 Add
018 714-0209 INTERNAL COTTER PIN .125 DIA £3.32 Add
019 718-04407 HUB:PUL:5/8 SPLINE £19.23 Add
020 720-04028 SHIFT KNOB BLACK £7.94 Add
021 723-3018 BALL JOINT £22.88 Add
022 725-1644 SWITCH:SPRING:SHORT £5.94 Add
023 726-0320 INSULATING PLATE £2.83 Add
024 731-04602 SLEV:.758X.821X3.3125 £5.63 Add
025 731-04604 SLEV:.758X.821X2.4375 £5.24 Add
026 731-06894 BRG:PLT:SHIFT £8.40 Add
027 732-04612 SPR:EXTN:.50 DIA x 13.00 LG £23.34 Add
028 732-04616 SPRING £17.40 Add
029 732-0525 COMP SPRING CLIP £2.98 Add
030 732-0716D SPRING EXTENSION £13.73 Add
031 736-0140 WASH:FLAT:.385 x.62 x.063 £3.42 Add
032 736-0169 L. WASHER £2.75 Add
033 736-04337 WASH:SHIM:1.00 x.632 x .010 £10.02 Add
034 736-3008 WASH:FL:.344 X.750 X.120 £3.32 Add
037 738-0372B COLLAR £5.37 Add
038 738-04091A SCR:SHLDR:.43 x.29:TT:5/16-18 £5.19 Add
039 747-04568 ROD SHIFT LT-5 46" £19.88 Add
040 747-04957A ROD:TRANS:FOOTPEDAL BYPASS £11.56 Add
041 747-04959A ROD:ADJ:IDLR:3/8 £26.28 Add
042 747-04984 ROD BRAKE LT TRANSM. NX-9 £17.88 Add
043 750-04456 SPACER £5.48 Add
044 754-04208 BELT-V TYP:5L x 40.9 LG POLY £40.99 Add
045 754-0467A V BELT £93.53 Add
046 756-04002 PULLEY:V-TYPE:7.25 DIA SPUN £33.48 Add
047 756-04224 IDLER PULLEY £26.81 Add
048 756-04325 PULLEY £33.95 Add
049 783-04595A BRKT:SHFT:ADJ £6.95 Add
050 783-06027 BRACKET-IDLER PIVOT £27.45 Add
051 783-06132 BRKT:SHIFT:F-N-R £13.87 Add
