MTD008888

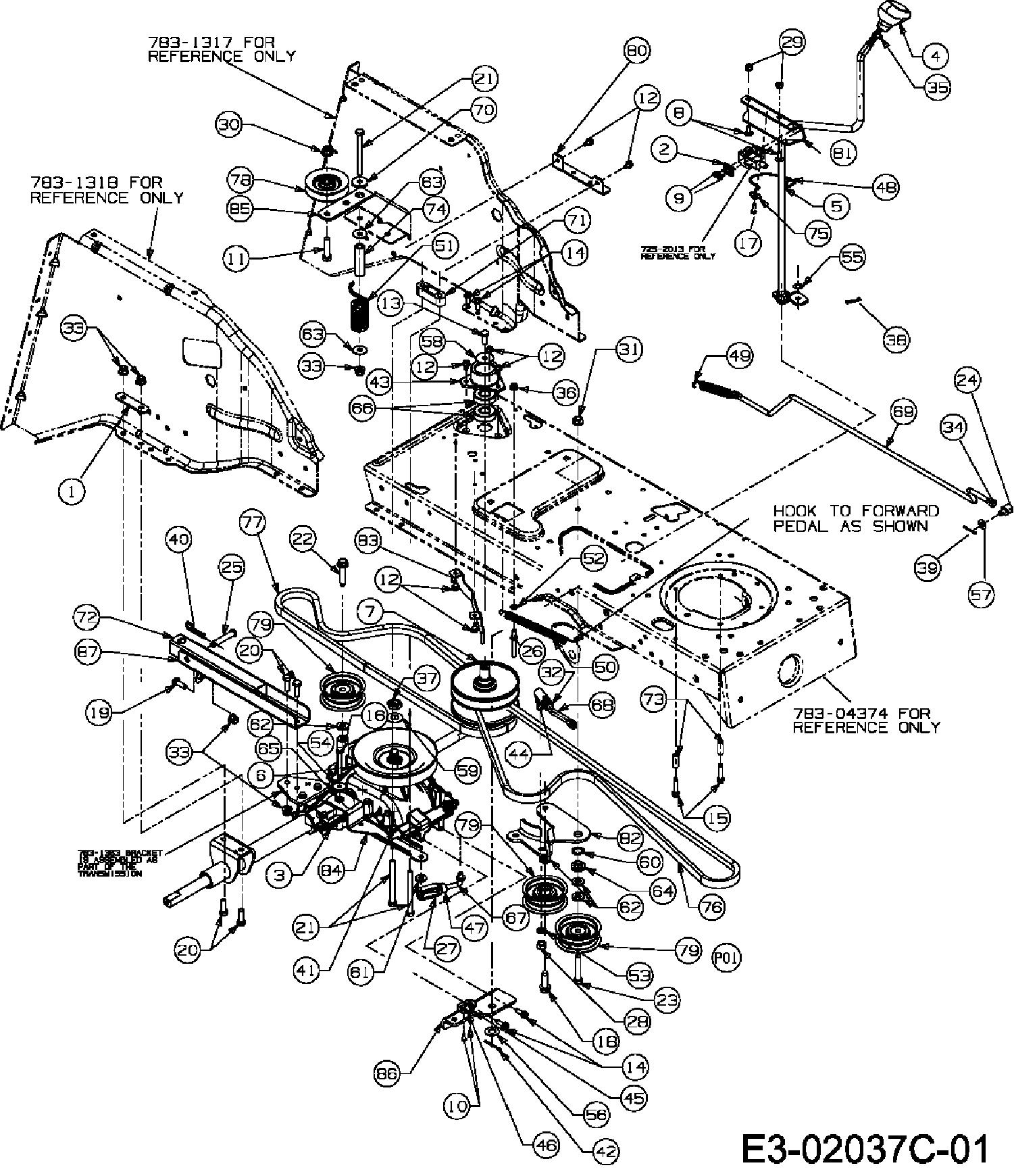

Assembly drawing

Please use your mouse to zoom in and out for more detailed view

MTD008888

Parts list

Match the number with the image on the left and click "Add" button to add the item to your basket

Please note, that the prices are for individual items

Items might appear more than once on the drawing, please check and adjust the quantity you require.

Ref No Description Price
001 17840-Z BRKT:MTG:TRANSAXLE £13.75 Add
002 17962 PLT:SW £4.44 Add
003 618-04331A TRANSAXLE £447.61 Add
004 631-0009A KNOB:SHIFTER:3/8-16 THRD £9.36 Add
005 647-04013-Z LVR ASM:SHFT:LONG £48.81 Add
006 656-0002 PULLEY £52.23 Add
007 656-04015B PULLEY £77.90 Add
008 710-0134 BOLT £2.89 Add
009 710-0224 NO LONGER AVAILABLE N/A POA
010 710-0227 SCR:AB:#8-18:0.500:HXINDWH £2.92 Add
011 710-0344 NO LONGER AVAILABLE N/A POA
012 710-0599 HEX TT SCREW 1/4-20 £4.71 Add
013 710-0627 HEX SCREW £3.16 Add
014 710-0642 SCREW-HEX HD TAP 4-20 x 7.5 £3.50 Add
015 710-0809 SCR:TT:1/4-20:1.250:HXINDWSH £3.26 Add
016 710-1206 SCREW SELF TAP £3.51 Add
017 710-1237 SCREW SELF TAP £2.86 Add
018 710-1315 SCR TT 3/8-16 1.250 HXINDWSH S £5.43 Add
019 710-1681 HEX BOLT M8 X 20 DIN 933 (RED) £3.09 Add
020 710-1682 SCR:M8-1:25.00 LG:DIN 933 £2.84 Add
021 710-1686 SCR:M8-1.25:90.00 LG:DIN 931 £6.62 Add
022 710-1858A SCR:TT:3/8-16 X 1.75:HXINDWSH £3.42 Add
023 710-3144 SCREW £3.12 Add
024 711-0677 FERRULE:5/16-18 x.312 DIA £12.83 Add
025 711-0679A CLEVIS PIN £6.38 Add
026 711-0747 PIN:GDE:.250 DIA x 1.68 LG £4.40 Add
027 711-1407 LINK £13.34 Add
028 712-0241 HEX NUT 3/8-24 £2.66 Add
029 712-0324 HEX. INS L NUT £3.51 Add
030 712-04065 NUT £3.83 Add
031 712-0431 NUT £3.05 Add
032 712-0711 NUT £2.92 Add
033 712-0714 NUT:FLGLK:M8-1.25 DIN 6926 £3.62 Add
034 712-3007 HEX JAM NUT £2.92 Add
035 712-3008 NUT:JAM:3/8-16:GR5 £3.10 Add
036 712-3027 LOCK NUT £2.66 Add
037 712-3035 NUT:JAM:9/16-18:GRADE 5 £3.42 Add
038 714-0104 PIN INTERNAL COTTER £2.65 Add
039 714-0111 COTTER PIN £3.05 Add
040 714-0147 COTTER PIN £3.34 Add
041 714-0209 INTERNAL COTTER PIN .125 DIA £3.32 Add
042 714-0470 COTTER PIN £4.83 Add
043 718-04012 CUP BEARING £19.56 Add
044 723-3018 BALL JOINT £22.88 Add
045 725-1773 SW:SPR:SHORT £6.86 Add
046 726-0320 INSULATING PLATE £2.83 Add
047 726-0457 CLIP £9.05 Add
048 732-0525 COMP SPRING CLIP £2.98 Add
049 732-0716D SPRING EXTENSION £13.73 Add
050 732-0963 SPRING £9.26 Add
051 732-1030 SPR:TORSN:RH:20MM ID X 71MM LG N/A POA
052 736-0142 WASHER:FLAT:.281 x.50 x.063 £3.42 Add
053 736-0169 L. WASHER £2.75 Add
054 736-0176 WASHER:FLAT:.265 x .938 x .120 £5.43 Add
055 736-0204 F.I. WASHER £3.42 Add
056 736-0272 WASHER:FL:.510 X 1.000 X .060 £3.01 Add
057 736-0275 WASH:FLAT:.344 x .688 x.065 £2.92 Add
058 736-0362 WASH-FLAT:.330 x 1.25 x.06:HD £4.44 Add
059 736-0427 BELL:WASH:.567 x 1.125 x .06 £3.15 Add
060 736-0773 WASH:FLAT:16x22x1 DIN 988 £2.79 Add
061 736-3008 WASH:FL:.344 X.750 X.120 £3.32 Add
062 736-3010 WASH:FL:.407X.812X.135:HD £2.71 Add
063 736-3078 WASH:FLAT:.344 x 1.00 x 063:HD £4.03 Add
064 738-0372B COLLAR £5.37 Add
065 738-04029 SPCR:SHLDR:5/8 OD X 1/4 ID £3.52 Add
066 741-0600 BRG BALL 17x40x12 6203 DS £17.49 Add
067 747-04167 ROD SHF ADJ £17.37 Add
068 747-1127 ROD,ENGAGEMENT ASSY. £11.56 Add
069 747-1298B ROD:BRAKE:LONG £20.19 Add
070 748-0331 SHLD SPACER £4.03 Add
071 748-0334 TRANSAXLE SPACER .68 £6.02 Add
072 749-04013B-S HITCH TUBE BLACK £30.70 Add
073 750-0566A SPACER £7.38 Add
074 750-1311 SPCR:17MM X 9MM X 62MM LG £5.82 Add
075 751B221535 CLAMP-CASING £2.86 Add
076 754-0626 BELT £83.94 Add
077 754-0629 BELT £50.29 Add
078 756-05234 IDLER PULLEY 2" DIA £24.38 Add
079 756-3054A PULLEY IDLER £68.65 Add
080 783-04051637 500er TRANSMATIC / SCHWARZ £18.74 Add
081 783-04162B BRKT:ROD:SHF:LWB £24.30 Add
082 783-04442-Z BRACKET ASSY-IDLER £26.21 Add
083 783-04483637 BRKT:GUIDE:BELT £7.50 Add
084 783-04890 SHIFT BRACKET £11.64 Add
085 783-1323-Z NO LONGER AVAILABLE N/A POA
086 753-04952 SUPT:LVR:SHFT 783-1362A £21.80 Add
087 783-1369637 BRKT:HITCH:GT 783-1369 £18.28 Add
80A 783-04051665 500er TRANSMATIC / YM GREEN N/A POA
83A 783-04483650 RED METALLIC LACKIERT £7.50 Add
