MTD008954

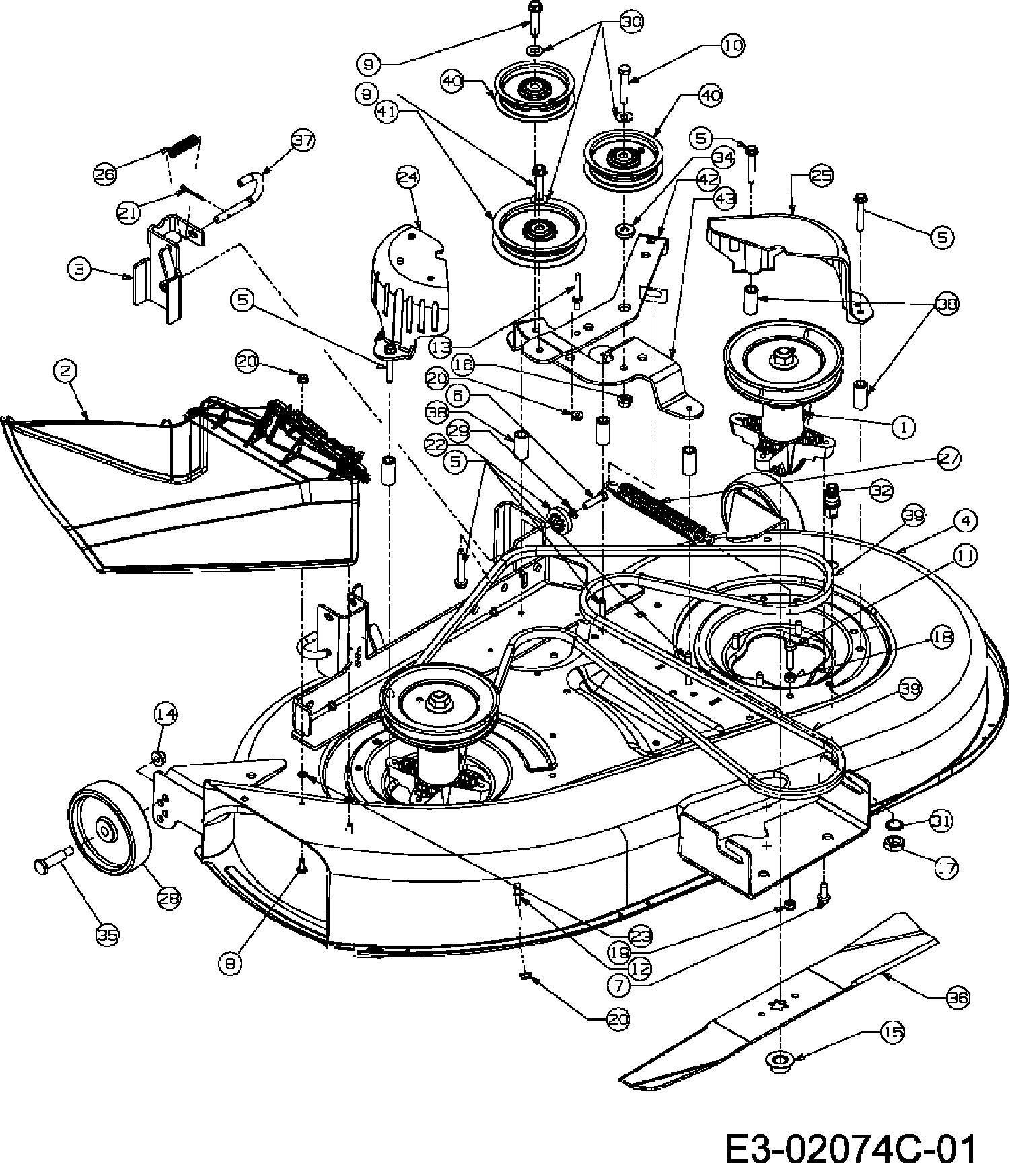

Assembly drawing

Please use your mouse to zoom in and out for more detailed view

MTD008954

Parts list

Match the number with the image on the left and click "Add" button to add the item to your basket

Please note, that the prices are for individual items

Items might appear more than once on the drawing, please check and adjust the quantity you require.

Ref No Description Price
001 918-0670 SPINDLE ASSY £148.21 Add
002 631-0220B CHUTE ASSY £33.87 Add
003 683-0254B637 BRKT:ASM:DECK:HNGR LH LT BLACK £28.79 Add
004 683-0457 DECK ASM:SD:42" 500 N/A POA
005 710-04006 SCREW:TT:5/16-18:2.00HXINDWSH £3.23 Add
006 710-0528 SCREW (DNR) £3.38 Add
007 710-0650 SCREW £3.41 Add
008 710-0751 BOLT 069 £3.23 Add
009 710-1858A SCR:TT:3/8-16 X 1.75:HXINDWSH £3.42 Add
010 710-3144 SCREW £3.12 Add
011 710-3207 SCREW HHCS:M8-1.25:35:GR8.8STD £4.76 Add
012 711-04069 PIN:GRASSCATCHER:1/4-20 £15.25 Add
013 711-0747 PIN:GDE:.250 DIA x 1.68 LG £4.40 Add
014 712-04065 NUT £3.83 Add
015 712-05134 BLADE NUT £3.63 Add
016 712-0431 NUT £3.05 Add
017 712-0641 NUT £6.16 Add
018 712-0690 NUT:HEX:M8-1.25 DIN 934 £2.59 Add
019 712-0692 HEX NUT £2.95 Add
020 712-3027 LOCK NUT £2.66 Add
021 714-0470 COTTER PIN £4.83 Add
022 717-04074 GEAR DECK ADJUSTMENT £10.58 Add
023 726-0233 NUT:PUSH:.25 ID X .50 OD £3.41 Add
024 731-2231B BELT GUARD £57.27 Add
025 731-2609A BRC LINKS £18.36 Add
026 732-0306A SPACER £5.03 Add
027 732-0556 SPRING EXTENSION 94 X 7.57 LG £20.78 Add
028 734-0973 WHEEL DECK 5in. DIA £10.63 Add
029 736-0119 LOCK WASHER 5/16 £3.17 Add
030 736-0300 WASHER £2.68 Add
031 736-0760 WASHER £3.82 Add
032 737-04003D NOZ:DECK:WATER £18.23 Add
034 738-0372B COLLAR £5.37 Add
035 738-0373 AXLE BOLT £6.51 Add
036 742-0674-637 BLADE 21.20"LG STAR LOW BLACK £52.60 Add
037 747-04116A ROD:HNDL:DECK REL .375 DIA 747-04116 £25.66 Add
038 750-1345 SPCR:11mmX18mmX36mm LG £10.19 Add
039 754-0634 BELT £84.28 Add
040 756-0627D PUL:IDLR:FLAT 3.5 OD £26.22 Add
041 756-1229 PUL:IDLR: 4.06 DIA. W/FLG £70.36 Add
042 783-1417A BRKT:IDLR:ARM £56.94 Add
043 783-1418637 BRKT:IDLR 783-1418 £67.08 Add
