MTD010718

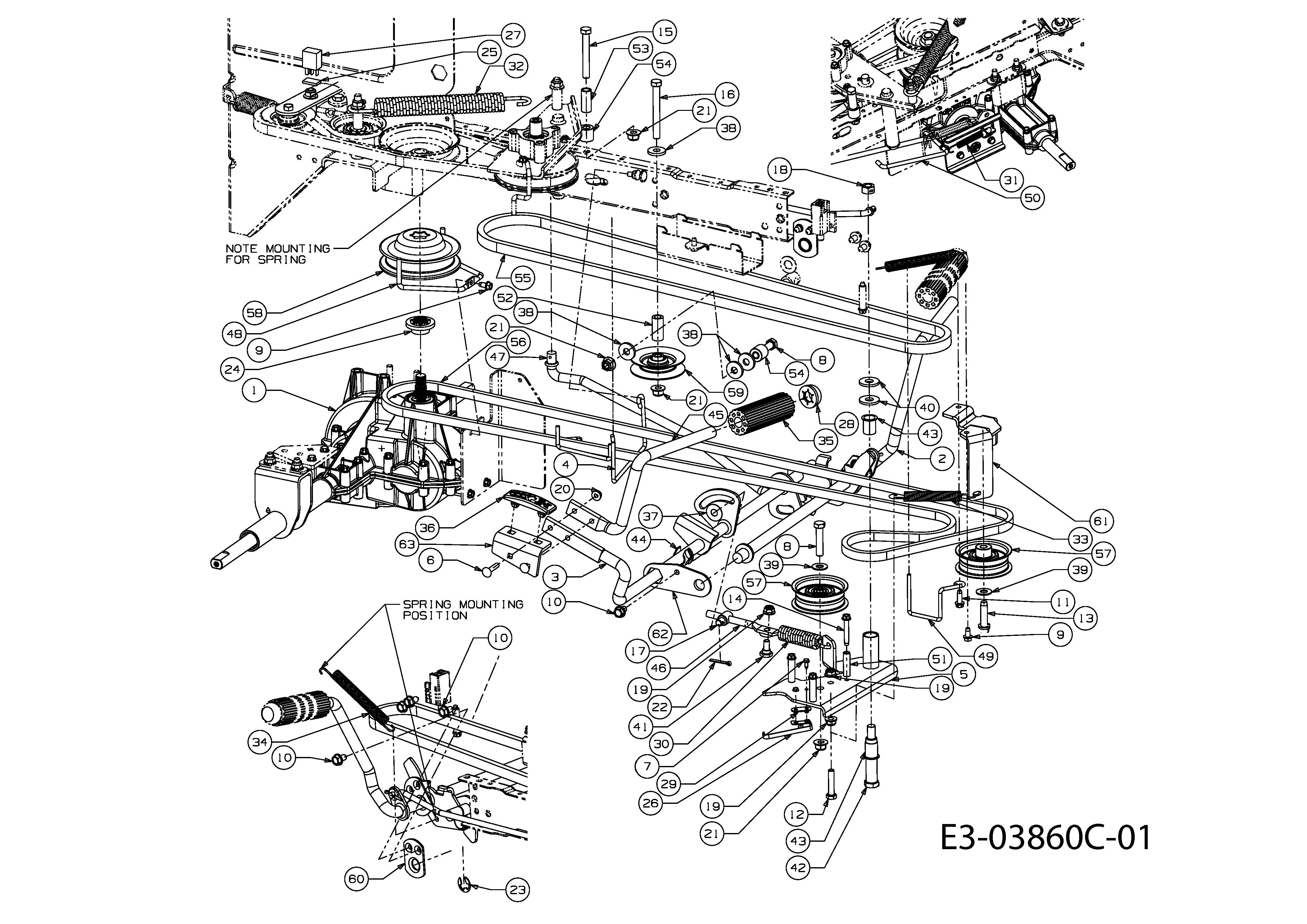

Assembly drawing

Please use your mouse to zoom in and out for more detailed view

MTD010718

Parts list

Match the number with the image on the left and click "Add" button to add the item to your basket

Please note, that the prices are for individual items

Items might appear more than once on the drawing, please check and adjust the quantity you require.

Ref No Description Price
001 618-04580 TRANSMISSION £600.55 Add
002 647-04135A-S ROD ASM:BRAKE:A-MATIC £76.75 Add
003 647-04136637 ROD ASM:VARI:A-MATIC £67.41 Add
004 647-04156637 ROD ASM:KEEPR:RR DIS LT-5 £23.42 Add
005 683-04452637 BRKT ASM:IDLR:REV:AUTOMATIC £28.59 Add
006 710-0111 NO LONGER AVAILABLE N/A POA
007 710-0227 SCR:AB:#8-18:0.500:HXINDWH £2.92 Add
008 710-0347 HEX SCR £3.54 Add
009 710-0599 HEX TT SCREW 1/4-20 £4.71 Add
010 710-0604A SCREW £3.45 Add
011 710-0642 SCREW-HEX HD TAP 4-20 x 7.5 £3.50 Add
012 710-0805 SCRE.HHCS:5/16-18:1.50:GR5:STD £4.49 Add
013 710-1007 SCREW HEX HD TAP £3.94 Add
014 710-1325 SCR:TT:1/4-20:1.625:HXINDWSH £3.59 Add
015 710-3022 HEX BOLT UTV £3.41 Add
016 710-3130 SCREW HHCS:3/8-16:3.25:GR8:STD £7.73 Add
017 711-0832 FERRULE:3/8-24x.375 DIA:HT TRT £13.28 Add
018 712-0290 NUT 7/16 CAD P/T LOCK TYPE 5 £2.65 Add
019 712-04063 FLANGED NUT £4.00 Add
020 712-04064 NUT FLGLK 1/4 20 GRF NYLON £6.31 Add
021 712-04065 NUT £3.83 Add
022 714-0115 COTTER PIN £3.26 Add
023 716-0106A RING E TYPE .625 DIA SHAFT £3.17 Add
024 718-04403 NO LONGER AVAILABLE N/A POA
025 721-0342 GSKT:RLY:SILICONE £5.68 Add
026 725-1643 SW:SPR:LONG £11.13 Add
027 725-1648 RLY:SPTDT:12V 20AMP £44.42 Add
028 726-0214 PUSH CAP £5.10 Add
029 726-0320 INSULATING PLATE £2.83 Add
030 732-04329A SPR:EXTN: .840 DIA x 4.45 LG £14.00 Add
031 732-04488 SPRING:EXT:.38 OD x 3.25 LG £15.79 Add
032 732-04648 NO LONGER AVAILABLE N/A POA
033 732-0470A EXTENSION SPRING £10.54 Add
034 732-0814 SPRING 56 DIA x 5.52 LG £10.96 Add
035 735-0239A FOOT PAD £8.33 Add
036 735-04113 PAD:FOOT:REV £11.00 Add
037 736-0101 WASH:FLAT:.406 X 1.00 X .030 £12.03 Add
038 736-0258 WASHER:FLAT:.385 X 1.0 X.135 £3.30 Add
039 736-0300 WASHER £2.68 Add
040 736-04097A WASHER £3.17 Add
041 738-0140 SHLD SCREW £5.74 Add
042 738-04127 SCR:SHLDR:.65x2.64:7/16-14 £9.06 Add
043 741-0591 FLANGE BEARING £3.28 Add
044 741-3065B BRG HEX FLG .628 ID SPLIT £6.23 Add
045 747-04812 ROD:CNTRL:REV:A-SHIFT N/A POA
046 747-04813 ROD:CONT:REV:A-SHIFT £10.14 Add
047 747-04814 ROD:CNTRL:FWD:A-SHIFT £22.26 Add
048 747-04886637 ROD:KEEPR:REV:AUTOMATIC 747-04886 £27.35 Add
049 747-04889 ROD:KEEPR:REV N/A POA
050 747-04890 ROD:CONT:DUMP:AUTOMATIC £29.56 Add
051 750-04456 SPACER £5.48 Add
052 750-04584 SPCR:.375 ID x.625 OD x 1.34 £4.62 Add
053 750-04962 SPCR:14mm OD x 10 mm ID £5.63 Add
054 750-04988 SPCR:D20MM x 5MM x 18mm LG £4.76 Add
055 754-04170 BELT:V TYPE:5L x 66,96 LG PLY £53.58 Add
056 754-04223 DRIVE BELT £52.60 Add
057 756-04224 IDLER PULLEY £26.81 Add
058 756-04411 NO LONGER AVAILABLE N/A POA
059 756-04324 IDLER PULLEY £22.98 Add
060 783-04536B-S BRKT:PED:SUPT: LT-5 £13.35 Add
061 783-05734 BRKT:SUPT:IDLR:REV N/A POA
062 783-05809A BRKT:MT:CNTRL:A-SHIFT N/A POA
063 783-05867 BRKT:MT:REV:PED:AUTOMATIC N/A POA
